Misurazione della concentricità dei mandrini

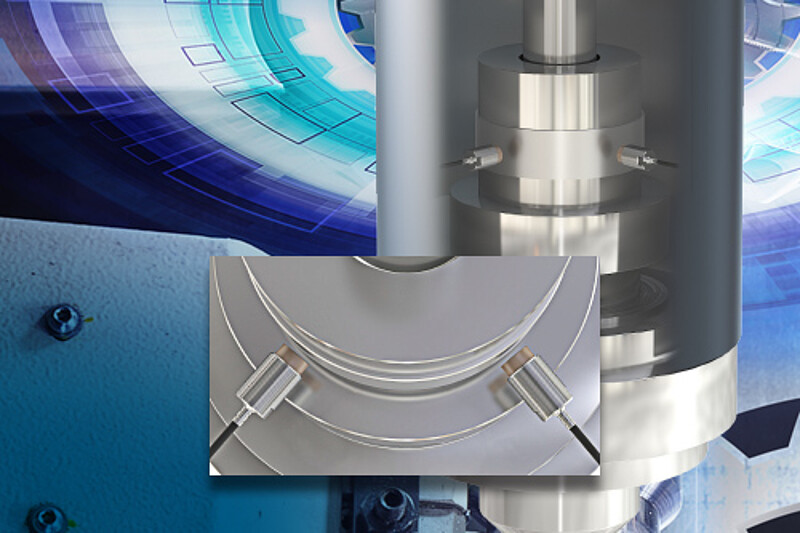

Nei mandrini ad alta frequenza, l'esatta concentricità o l'eccentricità dell'albero dell'utensile gioca un ruolo decisivo. I sensori di spostamento induttivi senza contatto della Micro-Epsilon sono quindi utilizzati per monitorare la concentricità o l’eccentricità dell'albero. In base alla tecnologia a correnti parassite, questi sensori offrono un'alta risoluzione nonostante l'olio, le fluttuazioni di temperatura e la contaminazione nello spazio di installazione. Questo permette di raggiungere una precisione di misurazione nell'ordine micrometrico. Grazie all'alta risposta in frequenza, possono essere monitorati anche i mandrini ad alta frequenza con giri > 120.000 giri/minuto. La misurazione utilizza il sistema di misurazione eddyNCDT 3005, che misura senza contatto su un anello di alluminio fissato sull'asse. Due sensori, sfalsati radialmente di 90°, misurano la distanza dal mandrino e trasmettono i valori al controller.
